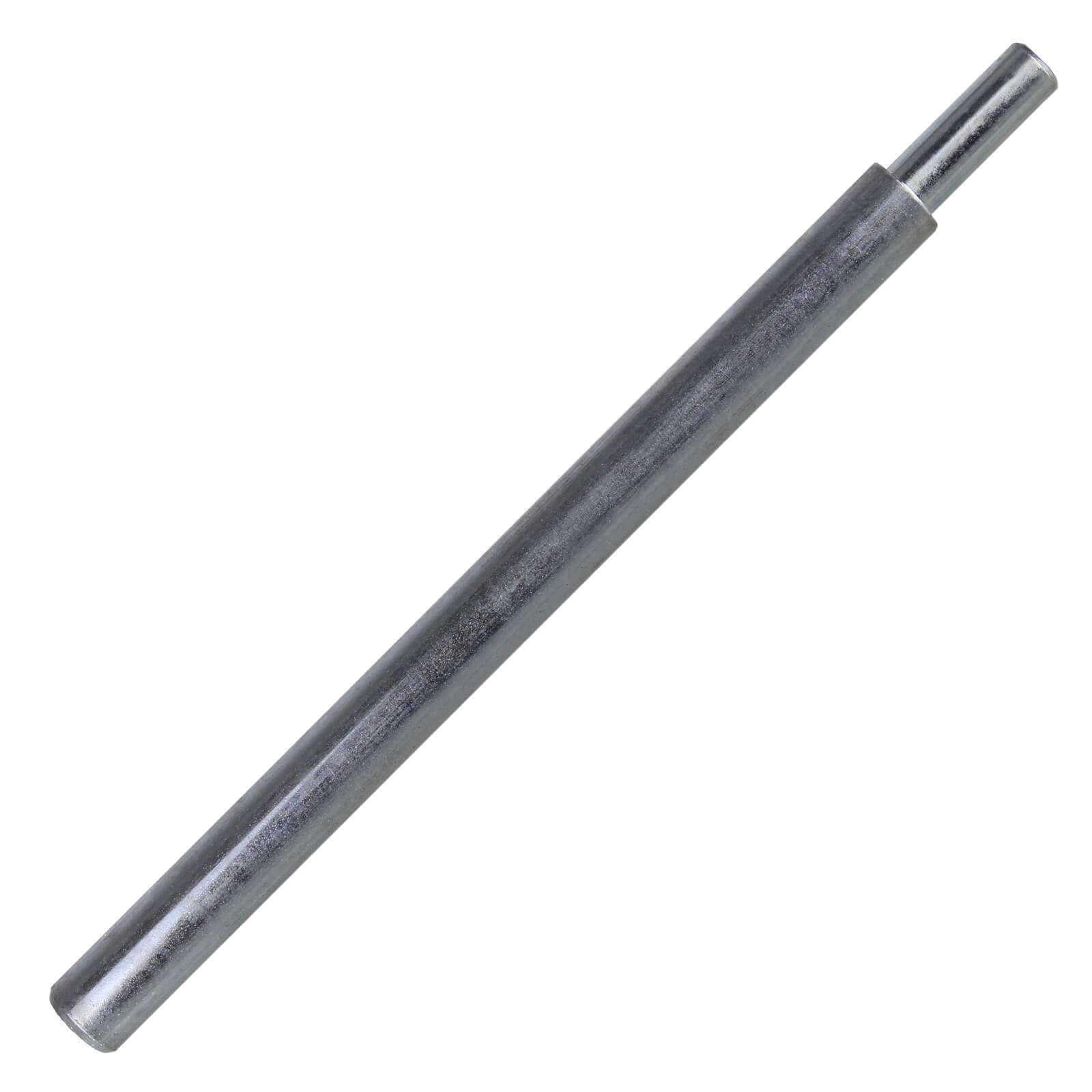

Setzwerkzeug für Einschlagdübel / Einschlaganker SAK 10 mm
* inkl. ges. MwSt. zzgl. Versandkosten
Setzwerkzeug für Einschlagdübel / Einschlaganker SAK 10 mm
Anwendung
Das Setzwerkzeug wird benötigt um den Schlaganker im Bohrloch zu verankern.
Wirkungsweise eines Schlagankers
Nach dem Einsetzen ins Bohrloch wird die Spitze des Schlagankers mit einem Setzwerkzeug gespreißt. Die Schraube oder Gewindestange wird dann ins Innengewinde geschraubt.
Gebrauchsanweisung
Loch bohren. Reinigung des Bohrloches mit einer Bürste und / oder mit einem Ausbläser . Den Schlaganker bis zur effektiven Verankerungstiefe einführen. Diese ist erreicht, wenn die Spreizhülse nicht über die Betonoberfläche hinausragt. Durch Schläge auf den Konus mit Hilfe des Setzwerkzeuges wird der Dübel verankert. Er ist ordnungsgemäß gesetzt wenn das Setzwerkzeug auf der Hülse aufliegt. Ankerstange, Gewindestange oder Schraube ins Gewinde drehen. (Nie mehr Drehmoment aufbringen, als in der Tabelle technische Daten erlaubt ist.)
Details:
- Zum Verankern des Einschlagdübels bzw. Schlagankers
- Verzinkt
- Durchmesser: 10mm
- Schnelle und kostengünstige Montage
Technische Daten:
| Bohrtiefe [mm] (Verankerungstiefe, Setztiefe): | 44 |
| Bohrlochdurchmesser [mm]: | 12 |
| Empfohlene Last pro Dübel in ungerissenem Beton [kN] incl. Teilsicherheitsbeiwert: | 3,0 |
| Drehmoment beim Verankern: | 15 |
| Gewindedurchmesser [mm]: | 10 |
- Setzwerkzeug zur professionellen, sicheren und kraftschonende Montage des Schlagankers
- Geeignet für: Beton * Schraube oder Gewindestange wird ins Innengewinde geschraubt
- Sichere Montage ohne Beschädigung * Schnell und kostengünstig
- Das Setzwerkzeug verankert den Schlaganker im Bohrloch
- Bohrlochdurchmesser: 12 mm * Gewindedurchmesser: 10 mm * Bohrtierfe: 44 mm
| Art.-ID | 1622 |
| Zustand | Neu |
| Altersfreigabe | Ohne Altersbeschränkung |
| Varianten-ID | 1607 |
| Modell | 1607 |
| Hersteller | ALPIDEX |
| Herstellungsland | CN China |
| Inhalt | 1 Stück |
| Gewicht | 160 g |
| Netto-Gewicht | 0 g |
| Maße | 0×0×0 mm |
